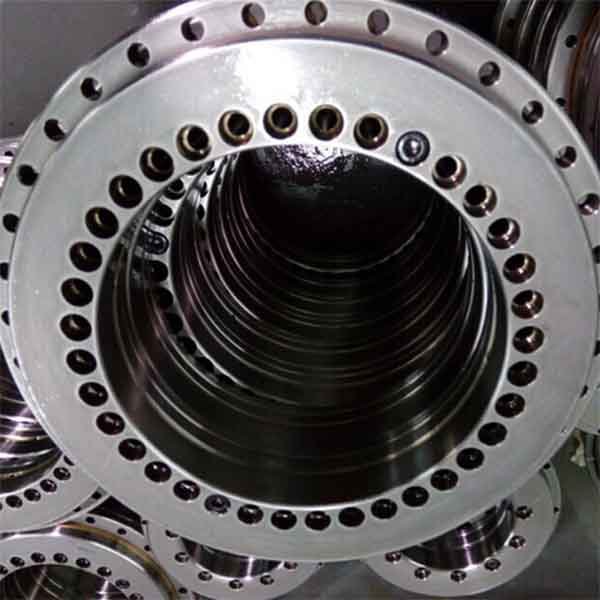

Os rolamentos de mesa rotativa YRT50 são rolamentos de alta precisão prontos para serem usados para aplicações de alta precisão com cargas combinadas. Eles podem suportar cargas radiais e axiais de ambos os lados, bem como momentos de inclinação e são particularmente adequados para arranjos de rolamentos com altas exigências de precisão de giro, por exemplo, em mesas rotativas, placas de face, cabeçotes de fresamento e grampos reversíveis.
Dados do produto de rolamentos de mesa rotativa YRT50
| d | 50 mm |
|
| D | 126 mm |
|
| H | 30 mm |
|
|
| 10 | Número de furos de fixação no anel interno |
| Atenção! | ||
| Para fixar furos na construção adjacente. | ||
| Observe o passo dos furos do rolamento. | ||
|
| 12 | Número de furos de fixação no anel externo |
| Atenção! | ||
| Para fixar furos na construção adjacente. | ||
| Observe o passo dos furos do rolamento. | ||
|
| 2 | Número de parafusos de retenção |
| 1) |
| Parafusos de retenção |
| uma | - | Furos de fixação no anel interno |
| C | 10 mm |
|
| D1 max | 105 mm |
|
| d1 | 5,6 mm | Furos de fixação no anel interno |
| d2 | - | Furos de fixação no anel interno |
| d3 | 5,6 mm | Furos de fixação no anel externo |
| G | - | Linha de extração |
| H1 | 20 mm |
|
| H2 | 10 mm |
|
| J | 63 mm | Furos de fixação no anel interno |
| J1 | 116 mm | Furos de fixação no anel externo |
| t | 12 x 30 ° | Quantidade de passos X ângulo de passos |
| Incluindo parafusos de retenção e roscas de extração | ||
| m | 1,6 kg | Massa |
| MA | 8,5 Nm | Torque de aperto do parafuso |
|
| ||
| Torque de aperto para parafusos conforme DIN 912, grau 10.9. | ||
| Ca | 56000 N | Classificação de carga dinâmica básica, axial |
| C0a | 280000 N | Classificação de carga estática básica, axial |
| Cr | 28500 N | Classificação de carga dinâmica básica, radial |
| C0r | 49500 N | Classificação de carga estática básica, radial |
| nG | 440 1 / min | Velocidade limite |
| Para durações operacionais elevadas ou operação contínua, entre em contato conosco. | ||
| MRL | 2,5 Nm | Torque de fricção do rolamento |
| caL | 1300 N / µm | Rigidez axial da posição do rolamento |
| Valores de rigidez considerando o conjunto de corpos rolantes, a rigidez dos anéis do rolamento e as conexões roscadas. | ||
| crL | 1100 N / µm | Rigidez radial da posição do rolamento |
| Valores de rigidez considerando o conjunto de corpos rolantes, a rigidez dos anéis do rolamento e as conexões roscadas. | ||
| ckL | 1250 Nm / mrad | Rigidez de inclinação da posição do rolamento |
| Valores de rigidez considerando o conjunto de corpos rolantes, a rigidez dos anéis do rolamento e as conexões roscadas. | ||
| caL | 6200 N / µm | Rigidez axial do conjunto de elementos rolantes |
| crL | 1500 N / µm | Rigidez radial do conjunto de elementos rolantes |
| ckL | 5900 Nm / mrad | Rigidez de inclinação do conjunto de elementos rolantes |
